【製品特徴】-■本製品を用いて■-

デスクトップパソコンのPCIスロットに接続する事でUSB2.0とIEEE1394aの2つのインターフェースを増設する事が出来ます。

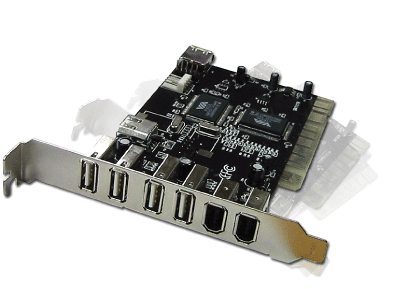

■シリーズ最大級。豊富なポート数

＞縦ポート配置で外部6ポート搭載（USB2.0+1394aポート2つ合計）

■人気の秘訣は内部ポート＆内部ピン

＞内部ポート＆内部ピン搭載でお客様の環境にあった接続が可能。

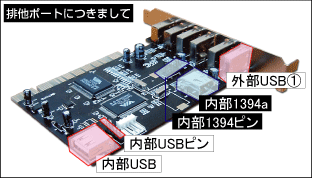

　（排他ポートにつきましてをご覧下さい）

内部1394a/6ピンポートを搭載	内部1394a/9ピン（1ポート分）を搭載
内部USBポート(A形状）を搭載	内部USB5ピン（1ポート分）を搭載
本製品のコントローラーは1394aにVIA VT6306USB2.0にはVT621xを搭載。 VIA+VIAのコントローラを搭載したモデル

商品名

『一枚二役』1394a内部ピン搭載モデル

製品型番

SD-CBV-6E / SD-CBV-6E(B)

JANコード

4580127691436

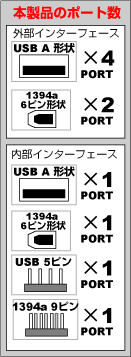

インターフェース

USB2.0ポート：【外部】4ポート / 【内部】1ポート / 【内部ピン】5ピン

1394Aポート： 【外部】2ポート / 【内部】1ポート / 【内部ピン】9ピン

各排他使用（同時使用可能ポート）は下記よりご確認下さい。

搭載チップ

VIA VT6306 (1394a) + VIA VT6214/〔Bの場合：VT6212(B)〕 (USB2.0)

コントローラー搭載

転送速度

【USB2.0】480 / 12 / 1.5Mbps 　（各USB2.0理論値)

【 1394a 】400 / 200 / 100Mbps (各IEEE1394a理論値)

IEEE1394a用電源供給コネクタ

（3.5インチFDD用4ピンコネクタ形状）

1394a機器に電力供給が必要な場合、こちらのコネクタに電源ケーブルを接続して下さい。

対応OS

Windows 98SE / Me / 2000 / XP

対応PCIバス

PCI Local Bus 2.2準拠

製品付属品

日本語説明書 / 製品保証書

本体サイズ

横120×縦70(mm) ブラケット/ポート部分を含まず

保証期間

ご購入日より1年間

販売

2005年8月31日発売製品

【2007年7月/当社からのデリバリーは終了しております】

■USB2.0排他仕様に関しまして

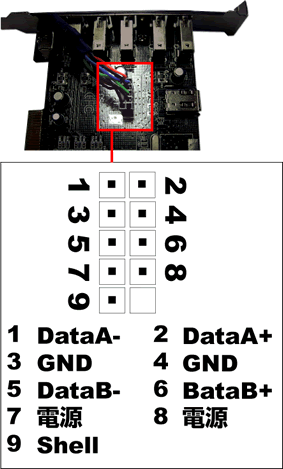

■内部1394aピン配列

内部1394aピンを搭載しているものはとても少なく、また内部ピンの規定も一切ございません。

本製品では、比較的入手し易い1394aバラピン形状のピン配列となっております。

Windows XP SP2にてデバイスマネージャー上で正常認識となりますが、マザーボード標準搭載、拡張ボード、PCカード(1394a機器全般）に接続しますと転送速度が低下する現象が報告されております。これはWindows XP SP2にて起こる現象となります。この問題はマイクロソフト社より配布している更新プログラムにて改良出来ます。

＜該当配布プログラムリンクページへ＞

Windows2000ではSP4、WindowsXPではSP1以上にてそれぞれドライバサポートとなります。

SP(サービスパック）はWindowsのアップデートにて行えます。

本製品の外部ポートは縦配置により今までに無い程のポート数の多さを実現しております。

但し、縦ポートにする事でご使用のケース背面のブラケット部分と干渉する可能性があります。

製品は通常のPCIスロットにサイズ（高さ19mm)に合わせて生産しております。ご使用のケースをご確認下さい。
