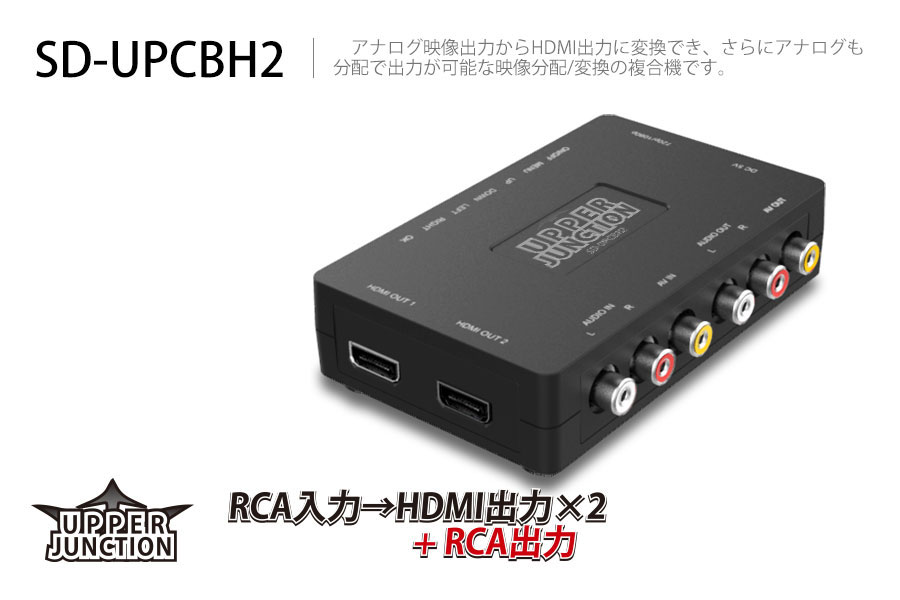

SD-UPCBH2(UPPER JUNCTION)




 SD-UPCBH2はゲーム機器、DVDプレーヤ、地デジチューナーなどのAV機器に幅広く採用されているコンポジット端子を、現在もっとも普及しているHDMIに信号変換するできます。これにより、PCモニターで古いゲームやDVDを楽しめるようになります。





 SD-UPCBH2はまた、強力なバイパス(信号分配)機能がついており、合計三画面の出力が可能になるなど使い方が豊富です。入力されたRCA(コンポジット)は音声もそのままHDMIに変換されますので、簡単な接続でご利用いただけます。




 SD-UPCBH2は出力端子や入力端子が一目でわかる様に文字印刷しており、端子接続時に迷わないようにシンプルなインターフェースを目指して、設計しました。







 SD-UPCBH2はスーパーファミコンやプレイステーションなどの古いアナログコンポジット信号にも対応しています(すべての機器での変換を保証するものはございません)、アナログ4:3をHDMI出力でもそのまま画面が崩れることなく、表示が可能です。



 SD-UPCBH2は従来の操作メニューを改良し、メニュー階層の浅いフルカラーのGUIを搭載しました。これにより、使いたい機能に素早くアクセスすることが可能になりました。





 SD-UPCBH2は入力映像に対して、画質を調整することが可能です。RCA信号のノイズを減らす機能やコントラスト等の様々な調整が可能です。



 SD-UPCBH2は長時間使用を考慮し、放熱機構を見直しました。長時間連続使用時に、基板の発熱を外部に逃し、より動作安定性が向上しました。



 SD-UPCBH2は、様々な環境に設置できるように、ボディーをフラット形状に設計しました。また、背面にはネジ掛けができる窪みを設けました。




商品型番

SD-UPCBH2

商品名

アッパージャンクション

入力コネクタ

・RCA端子(コンポジット)

出力コネクタ

・RCA端子(コンポジット)

・HDMI端子x2

駆動電力

ACアダプター

(待機時:0.85A/170mA 駆動時1.75A/350mA)

本体サイズ

約130x82x29mm

約111g(本体のみ)

付属品

・RCAケーブル(約100cm )

・ACアダプター

・取扱説明書

動作環境

温度:5-40℃ 湿度10-85%

※結露なきこと

対応解像度

1080P(1920*1080)60Hz

720P(1280*720)60Hz
























 ※1 本製品は日本国内仕様であり、海外でのご使用はサポート対象外となります。



 ※2 PC切替機経由でのご利用は頂けません。



 ※3 モノクロ信号のみを出力する業務用の特殊な機器並びに一部業務上の特殊の使用接続は動作/サポート対象外となります



 ※4 本製品は擬似NTSCには対応しておりません。正しく出力できない場合があります。



 ※5 HDMI出力は映像の音声が同一のHDMI端子から出力されます。



 ※6 映像信号を変換するため、若干の遅延が発生いたします。



 ※7 外部分配器、切替器に接続してのご利用は信号レベルが低下し、映像が表示できなる場合があります。おやめください。



 ※8 コンポジット出力側はパススルー出力の為、、映像補正や音量調整は本製品では出せません。



 ※9 ※屋外や365日24時間稼業を想定する業務用途にはご利用頂けません。








>
