 「SD-PESAE3-2L」 は本体のジャンパーピンの位置の組み合わせで使用するポートを切り替えることが可能なSata増設ボードです。ご利用環境に合わせて使用するポートを選択することができる新感覚増設ボードです。



長年Sata変換ICを製造し、高い信頼性を誇るAsMedia社製コントローラーを搭載しております。SATAⅢ(6Gbps)に対応しており、実測速度も高速な転送速度が期待できるコントローラーです。







 商品機能







 本製品はアクセスLEDピンを搭載しており、マザーボードのアクセスLEDピンとケースLEDを本ボードに接続することで、HDDやSSDアクセス時にアクセスLEDが正しく点滅させることが可能です。





 本製品は最新の8TB HDDを2台同時に認識し、使用することが可能です。弊社でテスト検証を行っております。検証HDD:SEAGATE  ST80000DM004 8TB×2台





 本製品はノッチ式SATAコネクタを搭載しており、HDDやSSDの接続したSATAケーブルをロックすることが可能です。これにより、振動でSATAケーブルが外れることがなくなり、より高い接続への信頼性を確保しました。

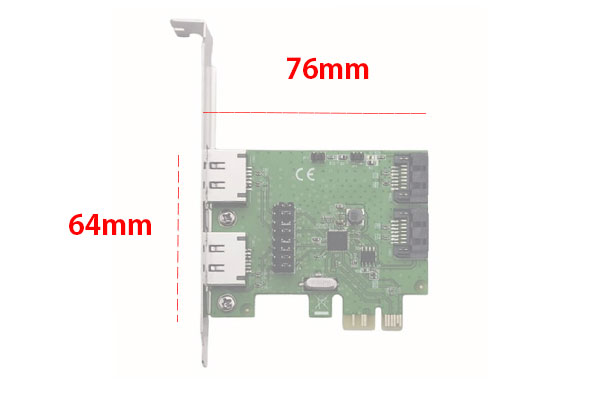

 商品写真













 商品仕様








型番

SD-PESAE3-2L

商品名

TWIN TURBO HYBRID Type.C (TTH3)

パソコンとの

接続

PCIExpress X1形状

増設インターフェース

[内部ポート] S-ATA3.0(6Gbps)×2ポート

[外部ポート] eSATA (6Gbps)×2ポート

(※2)使用出来るポートは2ポートまで

取り付け可能ドライブ

SATA接続2.5インチ、3.5インチHDD/SSD、5.25インチ光学ドライブ

ブートドライブ(起動ディスク)

対応

搭載IC

ASMedia

転送速度

S-ATAⅢ:6Gbps(S-ATAⅢ理論値)

S-ATAⅢはPCI Express(Gen2)スロット接続時に最大速度を発揮出来ます。

対応OS

WindowsVista/7/8.1/10/11

(各32/64bitOS対応)



ロープロファイル

対応

付属品

ボード本体、ロープロファイルブラケット、ドライバ、説明書(クリックでダウンロード)

保証期間

1年間

ダウンロード



販売

販売中


 ・Windowsはマイクロソフト社の登録商標です。また、弊社商品ページに表記している他社社名及び商品名はそれら各社の登録及び登録商標です。

 ・予告なしに本製品の仕様及びデザインの一部を改良する場合がございます。本製品の情報は2018年8月時のものです。

 ・本製品の保証はご購入日より1年間製品の保証をお約束するものです。保証期間内であっても、一部の機器で発生する不具合及び動作不良は保証の対象外となります。詳しくは【製品保証規定】よりご確認下さい。

 ・弊社商品は電話によるサポートは一切行っておりません。お問合せの場合はお客様サポートメールにて問合せ頂きます様、お願い申し上げます。

  ・本製品の写真やスペックは予告無に改良する場合がございます。本製品サイトに記載の商品写真は一部CGのものが含まれます。

・:1PCI Expressx1スロットはGen1とGen2がございます。

・Gen1接続時には2.5Gbpsの転送となり、S-ATA3.0の速度が発揮出来ない場合がございます。

・WindowsXPではMBRが2.19TBで頭打ちとなり、それ以上の容量を1ドライブで認識する事は出来ません。

・各ジャンパーピンの設定でご利用ポートを変更出来ます
