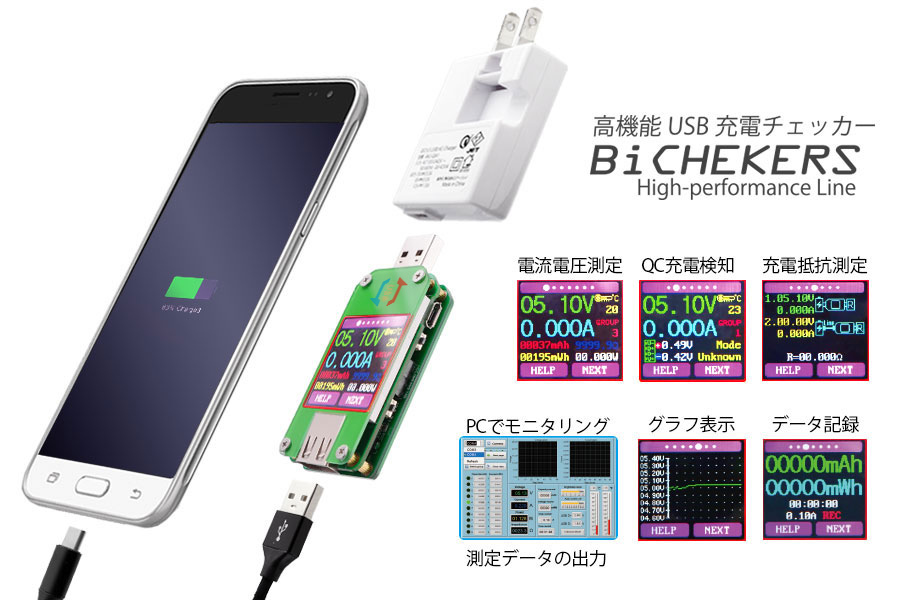

SD-WWC01はスマートフォンやタブレットの充電に関する様々なデータを測定することが可能なテスターです。現在充電している電圧、電流だけでなく、継続充電の累積データも測定することが可能です。また、QC高速充電に対応しているかどうか等様々な数値を取得できます。
SD-WWC01はPCとブルートゥースで通信することが可能であり、PC専用ソフトで充電状況をモニターリングすることが可能です。また、測定したデータをエクセルファイル形式やJPEGなどで書き出すことが可能で、PCで充電状況のデータ作成や管理に便利です。
SD-WWC01は非常に多機能であり、それぞれの機能を本体のボタンを押すことで、順番に切り替えることが可能です。
SD-WWC01は工業レベルのセンサーを内部配置しており、測定単位0.001A ±0.2%レベルの非常に誤差の小さい、詳細なデータ測定が可能です。
通常充電するケーブルとACアダプタの間に、本製品を接続することで、簡単に様々なデータを測定することが可能です。
充電ケーブルを経由しない場合の充電数値と経由した場合の充電数値の対比で、ケーブルの抵抗を図る接続方法です。
SD-WWC01は他のテスターと異なり、表示情報が分かりやすいカラーディスプレイを備えております。本体のボタンを使用することで、機能に応じて、画面を切り替えることができます。
SD-WWC01はソフトウェアを使用することで、パソコン上でも表示などが可能です。各種基本情報の表示以外に、グラフを右クリックで、エクセルなどに書き出すことが可能です。
SD-WWC01は現在の充電はQCかどうかを検査することが可能です。充電のD-D+ラインの値がすれぞれ検知し、符合するかどうかで、充電モードを検知します
5V2Aで実際充電している時のディスプレイ表示例になります。
商品型番 |
SD-WWC01 4580127696875 |
対応測定電圧 |
4.5 - 24V (測定単位）0.01V ±0.2% |
対応測定電流 |
0 - 3A (測定単位）0.001A ±0.2% |
合計計測mAh |
0 - 99999mAh ±0.2% |
合計計測mWh |
0 - 99999mWh ±0.8% |
測定可能単位 |
1.5Ω-999Ω |
測定可能温度 |
-10℃~100℃±3℃ |
対応温度 |
|
測定時間 |
～99時間59分59秒まで |
Quick Charge |
QC2.0 / QC3.0 |
画面 |
1.44インチサイズLCD画面 |
抵抗値測定範囲 |
5段階 |
画面表示オフ |
なし～9分（1分単位で設定可能） |
サイズ/質量 |
72×32×12mm 約16g |
PCとの通信方式 |
Bluetooth Ver3.0搭載パソコン ※USBでの通信はできません |
対応OS |
Windows10/8.1/8/7 |
HDD容量 |
500MB以上の空きがあること ※インストール時に必要になります。 |
必要画面解像度 |
1366×768ピクセル以上 |
説明書 |
|
| 取得認証 | TELEC無線認証®210-119723 |
当社からのデリバリーは終了いたしました |
●QCの識別は電流、電圧等で行いますが機器側の充電速度が低下したり等で正常に識別出来ない場合がございます。モニタリングやログ取得にはPCと本製品にてBluetooth接続を行い専用のソフトウェアをインストールする必要がございます。Bluetoothは複数の機器とは同時接続できません。 |
●本製品の測定可能範囲を越える電圧及び電流を入出力を行う機器の接続は行わないで下さい。 |
●すべての充電機器での計測をお約束するものではなく、組み合わせによりましては正常に識別出来ない場合もございます。 |
●本製品でログを保存する場合はBluetoothにてPCと通信する必要がございます。詳しくは取扱説明書又は当社商品サイトにてご確認下さい。 |
●テストできるのは1台の機器に対してのみであり複数のポートに同時接続を行いますと本製品及び接続機器が破損致しますので絶対お止め下さい。 |
●使用する前に、必ず説明書をよくお読みになってからご利用ください。 |
●本製品の使用中に発生した他社製品への保証はいたしかねます。ご利用の際には本内容に同意頂いたものとさせて頂きます。 |
