SD-PE4SA3mSAL Ttd LIMOUSINE (リムジン)







 Ttd LIMOUSINE (リムジン)はSATAポートが4つ、mSATAスロットが2つを備えておりますが、実際は4つ分のポート(スロット)が使用可能です。Ttd リムジンではこれをジャンパーピンで切り替えることが可能で、ユーザーの使用状況に応じて、最適な接続の形を実現できます。パターンの確認はこちらから

 ※使用ポートを4つに制限することで、優れたコストパフォマンスと安定な転送速度を実現しております。

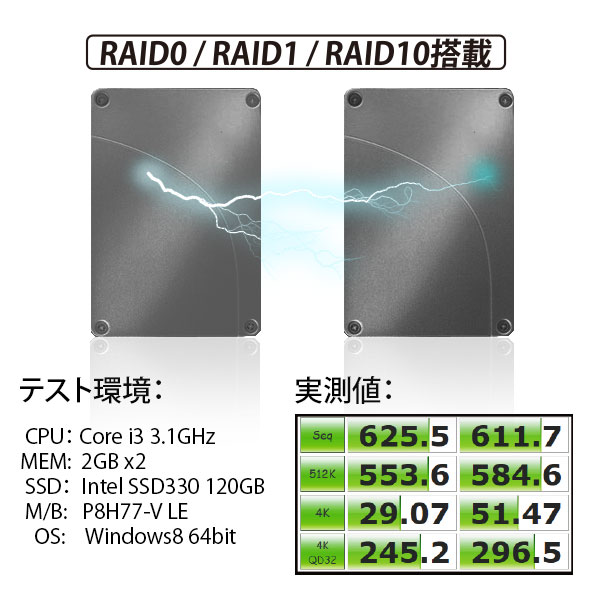

 SATA接続のSSD同士はもちろん、mSATA同士もハードウェアRaidを組む事ができます。また、HyperDuo機能も搭載しており、mSATA+HDDで、高速転送+大容量を簡単に実現できます。







 Ttd LIMOUSINE (リムジン)は従来のPCIEx1よりも帯域が広いPCIEx4形状を採用しました。これにより、従来の約450MBの壁を突破することができ、2枚のSSDで600MB超えの転送速度を実現しました。(テスト使用SSD・Intel330x2枚)





 Ttd LIMOUSINE (リムジン)はMarvell社の88SE92ファミリーの上位コントローラーの88SE9230を搭載しております。メディアサーバーにも使われるこのICは非常に安定性が高く、長時間の転送もスムーズにこなすことができます。





 Ttd LIMOUSINE (リムジン)はアクセスピンを搭載しており、マザーボード上のLEDピンケーブルをボード上に挿し、付属のLEDケーブルをボード上とPCのケースに繋げれば、増設されるHDDやSSDのアクセス状況をPCケースのアクセスLEDで表示させることができます。

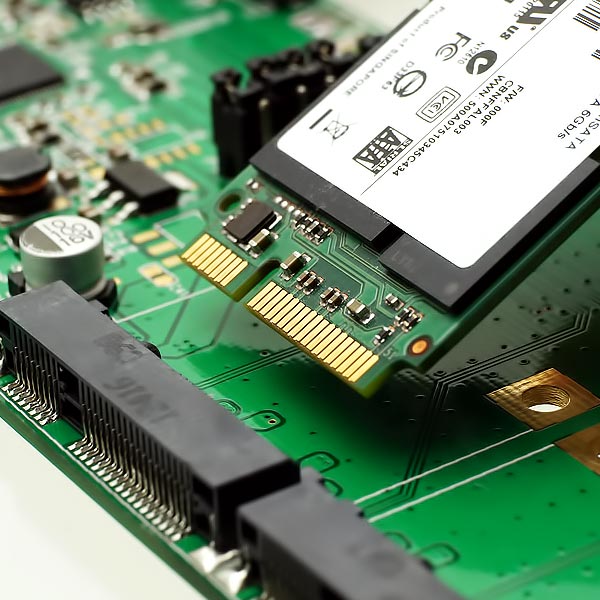

 Ttd LIMOUSINE (リムジン)はmSATA同士でもRaid組むことが可能です。ブートドライブとして使用することが可能ですので、mSATAのSSDを2枚ご用意いただき、本ボードに増設し、Raid0を組み、OSをインストールすることで、mSATA直付+RAID構築による今まで体感出来なかったWindowsの高速起動が可能になります。





 本製品の付属品:

・本体

・ロープロファイルブラケット

・アクセスLEDケーブル

・ドライバCD

・取扱説明書

・製品保証書

・mSATA固定用ネジ




型番

SD-PE4SA3mSAL

販売終了いたしました。店頭在庫のみになります

商品名

Ttd LIMOUSINE

販売状況

本製品は販売終了しました。店頭在庫のみになります。

パソコンとの

接続

PCIExpress X4形状

増設インターフェース

SATA3(6Gbps) 4ポート

mSATA  2スロット

同時使用可能ポート数

4ポート(切替式)

転送速度

6Gbps(SATAⅢ転送理論値)

付属品

・本体

・取扱説明書

・製品保証書

・LPブラケット

・アクセスLEDケーブル

対応OS

WINDOWS /7/8(各32/64Bit)

搭載IC

Marvel 88SE9230

寸法、重量

約160×69mm 64g

諸注意:

・本製品は光学ドライブには対応しておりません。

・RAID構築する場合は同一メーカー、同一型番のSSDまたはHDDを使用することが前提になります。



・RAID構築後にジャンパーピンの組み合わせを変更するとRAID構築が壊れる可能性があります。



・アクセスLEDピンは、ご利用のM/Bによりましては機能しない場合がございます。



・3.3V/10mAまでのアクセスLEDのに対応します。それ以上の電力消費の場合は点灯・点滅しない場合がございます。



ピンの配置

資料

PDFを開く


 ・Windowsはマイクロソフト社の登録商標です。また、弊社商品ページに表記している他社社名及び商品名はそれら各社の登録及び登録商標です。

 ・予告なしに本製品の仕様及びデザインの一部を改良する場合がございます。本製品の情報は2013年8月時のものです。

 ・本製品の保証はご購入日より1年間製品の保証をお約束するものです。保証期間内であっても、一部の機器で発生する不具合及び動作不良は保証の対象外となります。詳しくは【製品保証規定】よりご確認下さい。

 ・弊社商品は電話によるサポートは一切行っておりません。お問合せの場合は必ずお客様新規登録より登録後、お客様サポートメールにて問合せ頂きます様、お願い申し上げます。

  ・本製品の写真やスペックは予告無に改良する場合がございます。本製品サイトに記載の商品写真は一部CGのものが含まれます。
